蓄熱式氧化爐RTO

時間：2019-05-27 來源：龍泰環保設備關鍵詞：瀏覽：

導讀：氧化室整個室體內溫度最高的部位，用于廢氣加溫、氧化分解。殼體材質為碳鋼板，外表面設加強筋，內襯耐火保溫層；殼體良好密封，設檢查門、溫度檢測、壓力檢測。爐體的外表...

氧化室

整個室體內溫度最高的部位，用于廢氣加溫、氧化分解。殼體材質為碳鋼板，外表面設加強筋，內襯耐火保溫層；殼體良好密封，設檢查門、溫度檢測、壓力檢測。爐體的外表溫度為≤環境溫度+25℃。
蓄熱室
用于能量回用。由三個蓄熱室組成，分別輪流進行蓄熱、放熱、凈化。爐蓖支撐陶瓷蓄熱體及鞍環陶瓷，下部用多孔均風板吊住鞍環陶瓷，爐體材料碳鋼，爐蓖支撐材料為碳鋼。爐體的外表溫度≤環境溫度+25℃。

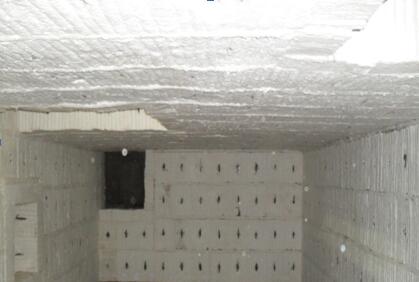

爐體內保溫
爐體氧化室及蓄熱
室內保溫采用耐火硅
酸鋁纖維。氧化室及蓄
熱室高溫區厚 250mm，
蓄熱室低溫區厚 200mm。

陶瓷蓄熱體

陶瓷蓄熱體比表面積≥680m2/m3，
阻力小，熱容量大 0.22BTU/lb℉，
耐溫高可達 1200℃，耐酸度≥99.5%，
吸水率小于 0.5%，壓碎力大于 4kgf/cm3，
熱脹冷縮系數小，為 4.7×10-8/℃，抗裂性能好，壽命長。

閥門

●主切換閥（風向快速切換閥）：由于風向快速切換閥性能的好壞對 RTO 設備的運行非常關鍵，因此系統中風向切換閥全部采用優質品牌閥門。選用的切換閥精度高，泄漏量小
（≤1%），壽命長（可
達 100 萬次），啟閉迅速（1s），運行可靠。閥本體材質均為碳鋼。
● 輔助風門：采用氣動閥，泄漏量小（≤1%），啟閉迅速（≤1s），運行可靠。
● 氣動閥門執行機構 A、執行機構包括氣缸電磁閥等，采用氣動方式，氣缸電磁閥、氣動三聯件等。氣動執行機構壓縮空氣壓力為 0.4～0.6MPa，擺動角度為 90°。
B、氣動閥均有閥位信號反饋。

燃燒器
燃燒器采用進口品牌，低壓頭比例調節式燃氣燃燒器。能實現連續比例調節，調節范圍30:1，燃料為天然氣，高壓點火，可適應多種情況。系統含助燃風機、高壓點火變壓器、比例調節閥、UV 火焰探測器等。比例調節閥能根據爐膛所需的溫度變化來調節其開度，節省燃料；燃料和助燃空氣同步變化，穩定燃燒。
供燃料氣管路系統含穩壓閥，燃料自動切斷閥，還含有高低壓開關，假如燃燒器前管路燃料泄露或（確保燃燒機安全操作的）燃料不足等原因，燃氣壓力低，燃料自動關斷閥切斷燃料，燃燒器停止工作——低壓保護作用；假如燃燒器前管路穩壓閥壞掉，或是堵塞管路至使壓力超高，燃料自動關斷閥切斷燃料，燃燒器停止工作——高壓保護作用。
點火管路含穩壓閥（穩定供氣壓力），電磁閥點火是高壓打火與氣路電磁閥同時動作，點火過程受火焰安全繼電器控制和監測。
